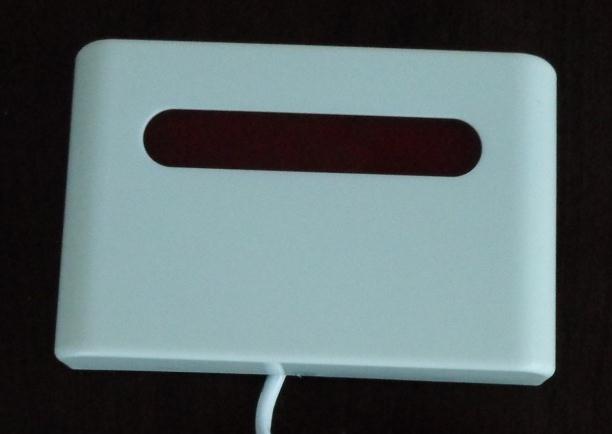

自动红外人体感应淋浴器(明装型)

自动红外人体感应淋浴器(明装型)

产品分类:水控机

产品名称:自动红外人体感应淋浴器(明装型)

适用场景:自动红外人体感应淋浴器(明装型)

订购热线:40000-63966

产品详情

感应淋浴器



一、产品组成

每套感应淋浴器包括感应器、电磁阀、电源组成。

二、产品主要特点:

节    水:自动感知人体的来去,人到水流、人去水停,节水效果非常明显,达30%---50%以上。
     卫    生:人到喷头即出水,人离开即停水,有效消除细菌交叉感染。
     防    水:采用环氧树脂全密封封装,使用寿命长。
     防    雾:冬季防雾技术,特别适合北方低气温的场所。
     近    物:专利防近物遮挡功能,避免人为近物遮挡造成常流水。
     维护方便:喷头有极强的防垢、防污功能。进水口处设易拆卸过滤网,非专业人员即可轻松维护。
     智    能:感应器采用微电脑控制,出厂时已设定好感应范围,无须人为调试。
    安    全:本产品使用12V安全直流电供电,安全可靠。
    安装简便:适用于多种新建、改建浴池

三、使用方法

产品接通以后,感应器面板的指示灯会发亮,表示可以使用,人走到喷头下方,感应器指示灯灭,电磁阀提示灯亮,喷头出水,人离开后,4秒水流止,感应器提示灯亮,等待继续工作。

四、工作原理

感应器利用红外线发射与接收原理工作。红外发射管发出红外信号时,感应器前一定距离有人或其它物体时,发出的光就会反射回来,由红外接收管接收下然后进行分析判断,然后指令喷头中的电磁阀打开,水流冲出,反之,电磁阀关闭。感应器采用环氧树脂封闭,具有防水、防雾、防遮挡、防互相干扰功能。感应距离为10-80cm.

五、产品技术指标



工作电压

静态功耗

动态功耗

水压

耐水温

直流12V

0.24W

最大3.5W

0.05-0.4Mpa

小于或等于60

环境温度

洗浴

电磁阀寿命

给水方式

感应最远距离

5-50

38-45

15万次

单管恒温

80±10厘米

六、浴室管道准备工作

根据水压大小和所带喷头的数量多少合理确定主供水管的管径。除非有特殊情况,一般主供水管应设置在距离地面2.2米的高度。管径的粗细根据浴室喷头数量和水压情况确定(一般5060)。做严格的水密实险并彻底冲洗管道。在距地面1米处感应器的左或右方,加装扶手和肥皂盒架。
    电源线应设置在距离主供水管0.2米的高度,紧贴浴室墙壁,在每个喷头处预留约有8厘米线长的U型接线,所有电源线均应用穿线管屏蔽保护,并用管卡牢牢固定在浴室墙壁上。暗装型普通淋浴喷头的电源线、主供水管应预先按工程要求加穿线管埋入墙体。安装喷头前应对所有供水管路进行水密实验,确保滴水不漏,并且应对供水管路反复进行冲洗,确保将管道内的各种杂质全部冲出。

专用变压电源应尽量安装在浴室管理员容易管理并且干燥通风的地方。

 感应淋浴器



感应淋浴器

七、安装步骤

HJ100型感应淋浴器安装步骤

1、据浴室内部情况每隔0.8-----1米安装感应淋浴器一套。在淋浴喷头的正下方的墙壁上,用铅笔直尺划一直线垂直至距离地面约 1.1 米 处,对准感应器正中,用铅笔在感应器固定锣丝孔画点,以确定感应器固定锣丝孔打孔位置;
    2、用冲击钻在此位置打孔,在垂直线正中分 3 处等距离打孔,并且加入塑料涨塞;
    3、安装三通接线盒,以便与喷头和感应器的电源信号线连接;主供水管则预留一个4分的变径三通,以便与电磁阀喷头连接。
    4、墙壁与喷头最后端滤杯的距离为35厘米,普通淋浴喷头安装时应据此确定分供水管的长度。
    5、将所有连接电源线用长度合适的穿线管屏蔽后,与感应器一起用线卡锣丝固定在墙壁和 4 分管上;
    6、将主电源线 U 型弯处线皮剥开,与感应器连接(棕线接电源线正极,黑线接电源线负极)再与感应器和喷头的电源插头连接所有接头,必须用自粘带缠绕,以防线头锈断,上好三通接线盒盖板。

八、感应淋浴器故障简单维修

水流逐渐变小

1、滤杯中的杂质及水垢等积聚过多,应摘下清洗

2、供水管局部堵塞,应疏通

无水

1、外部停水

2、接插件接触不良,检查处理并重新插紧

3、电磁阀的线圈烧断或感应器坏,采用交换法排查

长流水和关不严

1、电磁阀胶垫下有异物或胶垫与增压垫分离

2、也可能是感应器坏,采用交换法排查,然后交换

连续几个感应器灯不亮,而其他感应器正常:检查这几个感应器的前端的主电源线是否断路

电源保险烧断

1、主电源线短路

2、感应器内部短路

3、外部电压过高

4、电源坏

距离变近:感应器面板脏污,应清洗

安装现场图



感应淋浴器



 感应淋浴器
