射频卡访客自动跟踪管理系统方案

产品关键词：射频卡访客自动跟踪管理系统

产品简介： 非接触式感应卡访客跟踪管理系统是在联网门禁系统基础上发展起来的新型访客安全管理系统，它结合计算机技术、网络通讯技术、视频技术、自动控制技术和感应卡技术于一体，实现访客的预约登记、来访登记、访客图像抓拍、访客证件扫描、快速发卡、门禁权限设置、访客卡片回收以及访客历史记录查询等功能，从而达到访客现代化安全管理的目的。

非接触式感应卡访客跟踪管理系统是在联网门禁系统基础上发展起来的新型访客安全管理系统，它结合计算机技术、网络通讯技术、视频技术、自动控制技术和感应卡技术于一体，实现访客的预约登记、来访登记、访客图像抓拍、访客证件扫描、快速发卡、门禁权限设置、访客卡片回收以及访客历史记录查询等功能，从而达到访客现代化安全管理的目的。

该系统在使用时，作为一个单独的管理模块，与门禁系统共用一个数据库，卡片采用非接触式感应卡，经久耐用，因而可以重复使用。该系统因其高度安全、适用面广、极为方便的使用和管理方式，被广泛应用于高档写字楼、智能化小区、单位、政府机关、机场等重要场所。

访客管理系统主要负责对管理区域内（公司、办公区、小区）访客人员的出入控制管理，用来解决什么人在什么时间内能进入什么地方的问题，用于加强企业外来人员管理、对外来人员的行踪进行跟踪。

实际使用时，访客需在门卫登记，由门卫将访客资料登记到电脑后，再发给访客一张进入访问区的远距离感应卡。根据需要，门卫可以要求将访客的证件扫描，在发卡时，将访客的照片抓拍，保存在电脑中，便于日后发生特殊情况时查询。为加快访客登记，管理员也可以提前将访客资料、来访日期和时间、被访客人员信息提前登记到软件中，以便在访客到来时，马上将预约登记单掉出来，迅速将访客卡发给访客，提高门卫的工作效率。访客持卡可以进入被允许进入的区域。无卡或无效卡持卡人不能进入防范区域。

本方案采用485联网方式，将各个门禁控制器通过485网络与计算机联网。计算机将控制器参数设置、时区时段、门禁群组、卡片资料等下传给各个门禁控制器，同时实时监控访客人员进出信息以及各位置段的状态。

本方案设计的访客管理系统是整个智能一卡通系统的组成部分，一张感应卡可通用于所有子系统，所有子系统数据共享，真正实现智能“一卡通”。

一、项目要求：

某大型单位，为加强来访客人进出的管理，防止访客进入非法区域进行偷盗，要求采用非接触式感应卡来跟踪和记录访客在单位各个楼层的进出情况，如何时进入大楼、在工作区什么位置、何时进入办公室、何时进入仓库，何时进入宿舍；何时离开单位大门。访客何时进入、经过了哪些区域；整个系统在网络环境下运行，不同的管理员可以查看不同人员的进出情况等等。

二、现场情况：

单位有一个大门， 一栋12层大楼，单位有单位近2000名人员。 大门有传达室。

三、系统工作原理

本系统所采用的感应卡和读卡器是一种真正的快速、远距离感应射频识别产品，读卡距离可达3米，覆盖通道宽度可达3至32米，可同时识别多达55张感应卡，读卡速度可达60公里/小时， 因而能够对快速移动的物体或人员进行远距离准确识别和方向追踪。

远距离感应产品的工作机理是：每个感应卡内都有一个64位的号码，当感应卡呈现在读卡器读出范围内时，感应卡被读卡器不断发射的电磁问询信号激活，从而反馈给读卡器一个携带有感应卡号码的应答信号，正是通过感应卡与读卡器互相之间的信号问询与应答，读卡器就能够准确快速地识别感应卡内携带的号码，并将读到的感应卡号码按照一定的输出格式输出给计算机、外部控制器或其他终端设备， 从而实现对感应卡的识别。

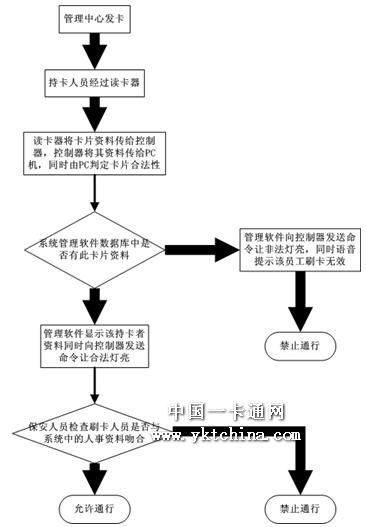

管理中心给每个人员发一卡，人员经过读卡器附近时（3米读卡距离）读卡器就能感应到卡，并将卡中的信息（卡号）传送给当地的控制器。控制器将收到的卡号传给管理软件，由软件进行卡号合法性判断。如果卡号合法，控制器接的电锁打开，持卡人可以进入；否则，报警继电器动作，阻止其进入，并且管理人员可以实时监控管理每道门的人员进出情况。此外，感应卡不易复制、安全可靠、寿命长（非接触读卡方式使卡的机械磨损减少到零）。门卫负责给来访的访客发放卡片和设备通行权限。系统也可在各位置加入门禁功能，当读到卡时门才打开，有效防止未授权人员进入特定区域。

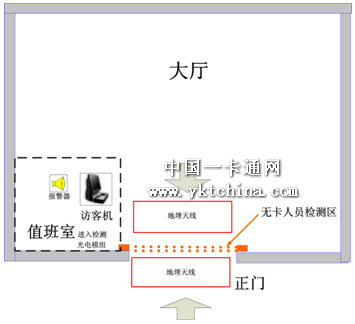

四、大厅点位设计图：

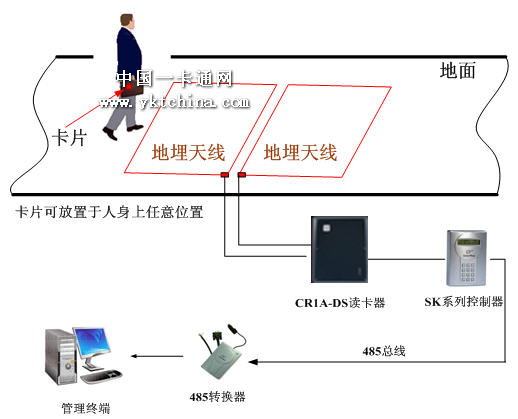

各层识别点天线安装方式：

五． 系统设备

针对单位的领导要求，结合现场条件，太阳电子公司为客户制定如下解决方案.

1、门卫登记设备

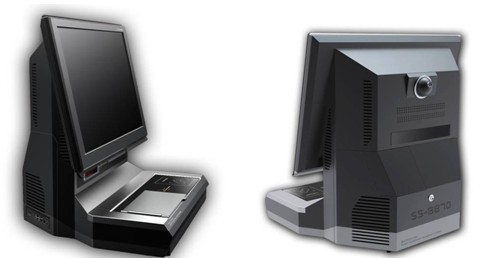

访客机是集显示器,触摸屏,手写板,管理主机,扫描仪,键盘,激光条码枪及打印机于一体的多功能进出登记管理系统，能详实、快速的记录来访人员的证件信息、图像信息，并对来访信息提供便捷的多方式查询。代替手写登记， 实现二代身份证直接读取内部信息，一代证、驾驶证、自动扫描录入、访客登记自动拍照、触摸手写及键盘双输入、访客单自动打印，自动发卡，访客进入单位后自动跟踪，进入非法区域报警。

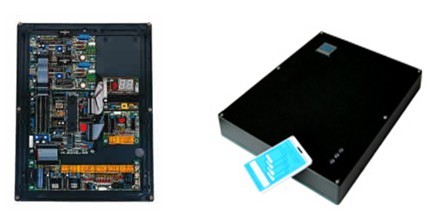

2．读卡器

3．控制器

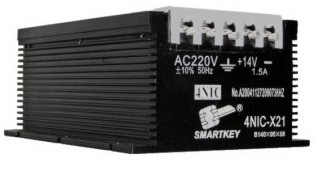

4、电源

5、智能安防管理平台

系统架构

在Windows操作系统下运行，采用.net开发平台和Microsoft的MSMQ消息队列通讯机制。使用MSMQ消息队列进行通讯有许多优点：稳定可靠、可设置消息优先级、强大的脱机能力以及数据通讯的安全性。SKEPS采用SQL数据库，方便与采用同样数据库的第三方系统的数据对接和集成。

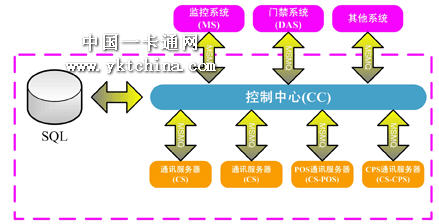

支持单机版和网络版。各个应用客户端可安装在不同的计算机上，通过局域网或广域网，以及MSMQ消息队列，实现与控制中心的通讯,控制中心和数据库可安装在不同的计算机。下图为系统架构图：

提供三种通讯服务器: 分别用于门禁系统、收费系统和停车场系统。如果控制器数量较多，可安装多个，以提高系统的通讯速度。 CS通讯服务器可通过TCP/IP或串口与控制器通讯等。有关控制器的规格，请参阅我公司的产品网页。

控制中心

控制中心作为平台的心脏，利用MSMQ消息队列与各个应用程序和通讯服务器之间进行安全的数据通讯。通过设置优先级，能够优先处理重要的消息数据。CC将实时刷卡数据分发给每个应用客户端，以提高系统的工作效率。在监控界面上可看到每个客户端的登录情况以及各个客户端应用程序的版本号。

控制中心通过一个许可证文件来控制是否允许应用客户端登录以及登录客户端之后所能使用的功能。 控制中心自动将数据库的任何修改同步到各个控制器设备，提高了系统的智能化程度。

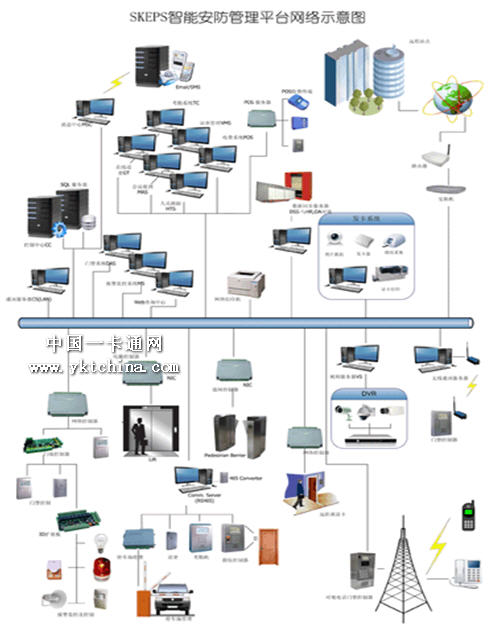

系统示意图

7.1 访客管理系统

访客管理系统可以替代保安自动完成来访人员入门登记工作，并能高效准确的记录、存储来访人员的相关信息，真正做到人员、证件、照片三者统一，便于来访人员的资料查询、统计与监控，是现代门卫管理的首选产品。采用新的门卫管理系统之后，管理现状将得到质的改善，有效提高现代化管理水平。

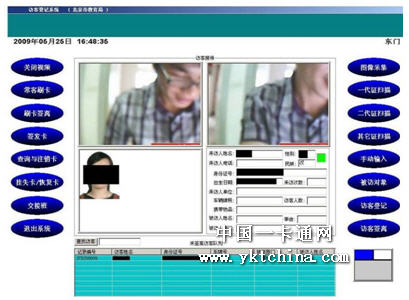

访客管理软件：

可以直接读出二代身份证的所有信息并在门卫工作界面的右下方显示，如果是假的证件就读不出证件上的信息；同时可直接扫描一代身份证，要是假的一代身份证则不做识别。）。如图：

直接选择被访对象，支持模糊查询和直接电话拨号通话。

信息登记完毕自动打印访客单

给外来访客发放卡片：

当来访人要离去的时候。出示进单位时签发的卡交还门卫，就可由门卫刷卡签离，也可通过访客机上的激光扫描口自动扫描或手工选择签离。所有信息可通过后台登录在任意时间按任意条件查询，方便单位管理。

7.2 报警监控软件

MS报警监控系统是智能安防管理平台的重要组成部分，它和门禁管理系统配合使用，用于监控各个门禁点的状态、显示刷卡记录、刷卡人照片和抓拍照片、远程开门操作、设置开门计划和联动，以及实时显示来自VS的录像监控视频影像。

MS报警监控系统通过MSMQ消息队列与CC控制中心通讯，实时接收来自 的刷卡记录和报警信息。系统每次启动或数据更新时，MS会自动从数据库中获取最新的门禁点信息和员工信息。通过门禁管理系统的操作员权限设置，可定义每个操作员监控的门禁点。

MS报警监控系统为操作员提供了一个可视化的门禁点监控管理界面，同时对整个系统的控制器和CS通讯服务器的通讯状态一目了然。

实时监控门、设备和控制器的状态

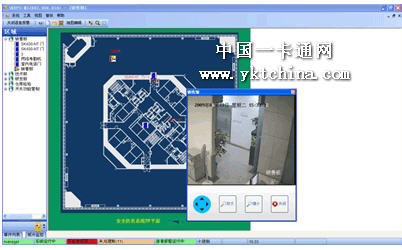

通过电子地图，可实时监控门或设备、控制器的状态，包括：门开启或关闭状态、强行进入、开门超时、红外报警、火灾报警、防撬报警、低电压报警、通讯报警。当报警发生时，报警点的图标将发生相应的变化。可在电子地图上对门或设备进行远程操作，包括：远程开门（开启）、常开、常闭和自动控制。MS不仅仅可监视和远程控制各个门禁点，配合控制器PLC编程功能，还可监视和控制所有现场设备。这些设备可以是门、道闸、快速通道、照明灯或其它电器设备。所有设备既可以独立于门禁之外独立使用和控制，又可以和门禁联动。

MS为电子地图的监控提供许多灵活的设置，以满足不同场合的需要。可为每个区域插入一张电子地图，电子地图可以是JPG文件、BMP文件或GIF文件。支持同时开启16个电子地图，通过鼠标双击其中一张地图可将该地图放大到整个监控界面，电子地图能够放大到4倍，且能通过鼠标拖动地图。

能够对电子地图上门或设备对应的图标进行编辑，如改变图标、设置图标大小、图标位置、图标字体和图标文字颜色。当编辑电子地图上图标位置时，既可以通过鼠标拖动，又可以直接输入图标的坐标值来快速移动和定位图标。能够设置门状态改变时，哪些状态要在电子地图上显示报警，同时可配置报警声音以及报警时图标显示的报警颜色。通过地图关联，可从地图上某一个特定的区域切换到另一个地图。

视频监控和录像播放

通过视频服务器，在MS上可实时监控某个门禁点附近的视频。可设置发生哪些报警事件时，对应门禁点的视频监控窗体自动弹出，同时可设置是否录像以及录像的时间。所有录像文件保存在当地计算机中，以便事后进行查询和播放。

实时显示刷卡记录、员工照片和抓拍照片

MS能实时显示人员进出刷卡记录。可设置各种不同事件显示的字体颜色和背景颜色，并可通过设置，过滤掉不需要监控的事件记录。照片监控功能能够显示最近刷卡的6个员工的照片及其详细人员信息。配合可视抓拍控制器，能够显示刷卡时抓拍到的照片，以便操作员对抓拍照片和卡片对应的员工照片进行对比，提高系统的安全性。所有抓拍照片均保存在数据库中，用于事后查询。

每个客户端提供四路照片监控抓拍。抓拍事件可由客户自己定义。

可选择显示的描述，最多十项，如日期、事件、工号、姓名、事件等，还可以在系统中自定义，系统最多提供15个自定义字段。如身份证号、车牌号等，均可在抓拍事件中显示。

MS每次启动时会自动同步数据库中最新的照片数据并保存在根目录下。当有刷卡记录时，系统会自动从本地文件中查找对应的员工照片，提高了照片的显示速度。

能够通过以下信息组合查询历史记录：员工、开始日期／时间、结束日期／时间、记录发生的位置以及记录事件种类。查询到的结果，其日期／时间格式能够随电脑的日期／时间格式变化而变化。可对查询结果进行打印或导出到一个电子表格。

联动和远程控制计划

MS报警监控系统集成了联动功能。通过接口，MS能够接收第三方系统传来的报警信息,并在收到报警信息时，对指定的门或某个区域中全部的门进行远程控制操作。远程控制操作包括：远程开门、永远开门、永远关门和自动控制。该功能特别适合与火灾报警系统以及录像监控系统的后台联动。

MS的远程控制计划能够设置某扇门在未来某一天的某个时间段内按照一定的方式进行动作，比如：开/关门、布防和撤防等，并可查询哪些远程控制计划已经成功执行并下发，哪些未成功。远程控制计划作为控制器自动开门表的一个必要补充，为门禁点的自动开门管理提供了灵活的解决方案。

7.3 人员跟踪管理系统

人员跟踪系统基于智能安防管理平台开发而成，用于实时监控区域内人员的数量、快速定位某个人当前所在的区域位置，以及查询该员工最近的行踪，是智能安防系统中必不可少的子系统之一,广泛应用于矿井、监狱、军队、学校、厂区、政府机关和智能化大楼等重要场所。

电子地图、跟踪区域和跟踪点

可在电子地图上新建多个跟踪区域，通过鼠标画出跟踪区域，跟踪区域的名称、名称大小、字体、背景颜色和透明度能够任意设置，并可改变区域内文本信息框的显示位置。在电子地图编辑模式下，将门禁管理系统中设置的门禁点拖动到某个跟踪区域作为跟踪点，设置门禁点的进出与跟踪区域的进出的对应关系，一个跟踪区域可由多个门禁点组成，支持一个门同时属于两个相邻的区域。

每个区域均可定义一个最大人数以及超员预报警人数。当区域内的人数超过最大人数设定值时，系统自动给出报警。报警和预报警均可设置不同的报警颜色、报警声音以及是否要进行手动确认。系统还可给每个区域某个时间段设置一个特殊的最大人数。比如在游泳池场所，17:00以后不允许人员继续停留，可以将17:00到第二天上午8:00的最大人数设为0。

每个区域可设置一个最大的停留时间。如果员工在该区域内停留时间过长，则系统自动给出报警。典型的应用包括对访客的管理，如果某个访客在某个区域内滞留超过规定的时间，系统给出报警。

区域报警信息

人员跟踪系统能够针对每个区域发生以下情况时产生报警：
(1)人员滞留超过规定的时间报警;
(2)区域内人员的数量超过规定时报警;
(3)区域内的人员超过规定的数量时发出预报警;
(4)区域内的某个时间段的人员数量超过规定的最大值时报警;
(5)非法闯入区域报警。

当报警发生时，所在区域闪烁并发出声音报警提示，且报警发生后区域背景颜色和报警声音能够由用户任意设置。可以随时启用和禁止某项报警。能够设置各个报警的优先级以及报警发生后是否需要由操作员输入确认文字信息，能够查询打印每个区域当前的所有报警信息。

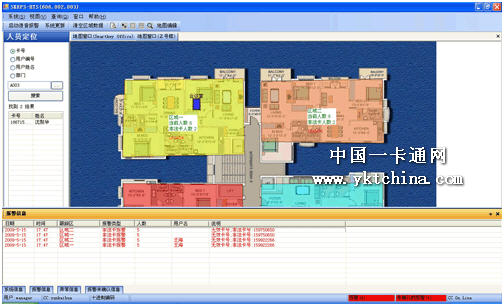

人员定位和跟踪

(1)能够根据卡号、 工号、姓名和部门查询某个员工当前所在的区域并自动切换到该区域。
(2)能够查询某个员工在某个日期段内进出各个区域明细资料，包括进出区域名称、进出时间以及在每个区域内的滞留时间。
(3)能够通过路径的形式，显示某个员工在某个日期段内的移动轨迹，进出各个门禁点之间通过线条连接并有箭头指示。箭头的方向为人员行走的方向。
(4)能够按部门查询每个区域的当前人员资料以及按区域查询每个部门的当前人员资料。
(5)每个区域均可直接显示进入该区域内的人数以及非法闯入该区域的人数，并可查看进入该区域内的人员明细资料以及非法闯入区域的人员明细资料，包括员工姓名、部门、工号、卡号、进入时间等信息。
(6)区域跟踪报表提供了某个区域在某个时间段内每间隔一个单位时间的区域人数变化情况。
