中文液晶显示消费机433接口网络布线图

文章出处：http://www.singbon.com 作者：兴邦开发部 人气： 发表时间：2016年12月06日

网络布线图：

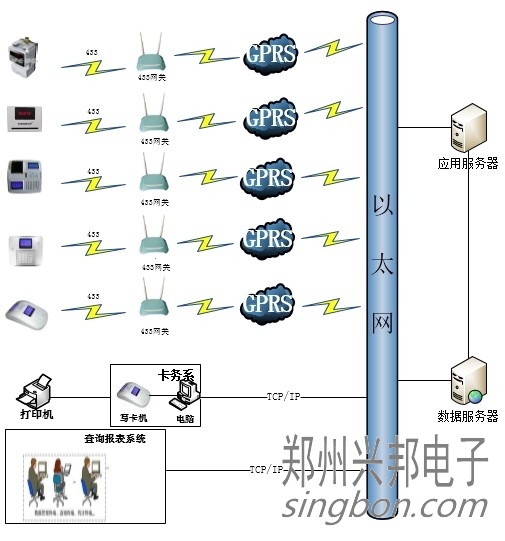

1. 433通讯网络拓扑图









 433无线传输,通过433网关和服务器之间实现无线通信，无需布线，安装方便，调试简单，易于维护。







2. 433无线消费机配置说明(参数卡)

登录BS平台（IC卡管理系统），点开“制卡中心”的“功能卡制作”页面。







    在上图中，方框1处参数组选择“433频段设置”，方框2处是供用户选择的信道，用户选择好需要使用的信道后，在绑定的读卡机上放一张相同参数未发行的卡片，点击“确定”按钮后功能卡制作成功。用制作好的功能卡在机器的刷卡处刷卡，从而修改机器的信道。

3. 安装注意事项

1) 消费机的安装

消费机要求安装在室内台面、无强电磁干扰处。

2) 电源使用注意事项

  小票打印一体机必须使用12V 5A电源，不可使用大电源集中供电；其它机型可使用大电源集中供电，电源总线上的第一台机器电压不高于DC15V,电源总线最末端的一台机器的电源电压不低于DC12V;大电源的的输出功率应满足以下关系：大电源的的输出功率(单位瓦)=大电源的输出电压（单位V）*1A(电流单位为A)*电源总线上的机器总台数。
