GPRS转433网关简介（路由器型）

文章出处：http://www.singbon.com 作者：兴邦开发部 人气： 发表时间：2016年11月30日

一、产品简介
 GPRS转433网关（04000G100D/C04000G100D）CPU采用ARM内核的32位处理器，处理速度快、功耗低、可靠性高。
GPRS转433网关（04000G100D/C04000G100D）控制系统由DC12V 3A电源、433网关（04000G100D/C04000G100D）、下载线XZ001（GPRS配置线）、编程器TR101（433模块配置线）、CS/BS一卡通平台软件几部分完成。

 433网关（04000G100D/C04000G100D）

                      下载线XZ001（GPRS配置线）





编程器TR101（433模块配置线）

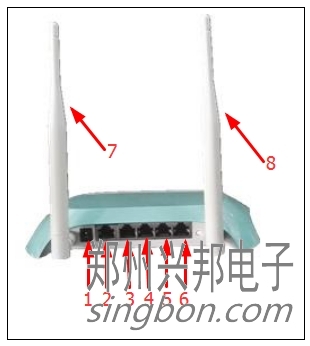

二、设备接口说明

GPRS转433网关（04000G100D/C04000G100D）
                     1—电源接口(有效)
                 2—GPRS配置接口/TCP配置接口(有效)
                     3—ZIGBEE配置接口
                     4—433配置接口(有效)
                 5—TTL串口
                 7—GPRS天线(有效)
                 8—433天线(有效)
三、技术参数
1.电源：DC12V 3A；静态功率 <1.5W；
2.工作环境：温度：-20℃～70℃；
3.通讯方式：GPRS转433；
4.体积：193MM*137MM*32MM；
四、产品功能特点
1.433模块
1、  频率范围：434-470M（天线匹配最佳范围，且国内为免费ISM频段）
2、  灵敏度：   高达-120~-121dBm
3、  无线发射最大输出功率：20dBm
4、  空中速率：500bps、1000bps、2000bps
5、  供电：1.8-3.6 V
6、  超低耗 在掉电模式为10nA,在待机模式300nA、睡眠模式600nA；接收电流18.5mA、最大发射电流100mA。
7、  定时唤醒功能，无线唤醒功能（WUT）
8、 天线自动匹配及双向开关控制
9、 片内集成低电池电量检测
10、 片内温度传感器和8位模数转换器
11、 工作温度范围：-40 ~ +80°C
12、 跳频功能,支持40个跳频
13、 当空中波特率设置为2000，空旷通讯距离可达1000米

2.GPRS模块
1、  SIM900A   2频的GSM/GPRS模块；
2、传输速率支持从1200bps到115200bps；
3、  供电单电压：3.2V – 4.8V；
4、  省电  SLEEP模式下的耗流为1.0mA；
5、  可以工作在局域网，也可工作在互联网；
6、  GPRS 数据下行传输：最大 85.6 k/bps  GPRS 数据上行传输：最大 42.8 k/bps；
  7、   具有 EGSM 900和DCS 1800两个频段，可以自动的搜寻两个频段。也可以通过 AT 命令来设置频段，符合GSM Phase 2/2+；
  8、  具有 SIM卡接口，支持1.8V和3V的SIM卡；
  9、  温度范围  正常工作温度：-30℃ ~ +80℃；
                    受限工作温度：-40℃ ~ -30℃及 +80 ℃ ~ +85℃；
                 存储温度：-45℃ ~ +90 ℃；
