GPRS水控机是如何接线的？

文章出处：http://www.singbon.com 作者：兴邦研发部 人气： 发表时间：2015年08月10日

       GPRS水控在使用的过程中，首先要了解接线的方式，线都接正确后才可以继续使用，所有接线也是很重要的，下面就讲一下GPRS水控的具体的接线方式。

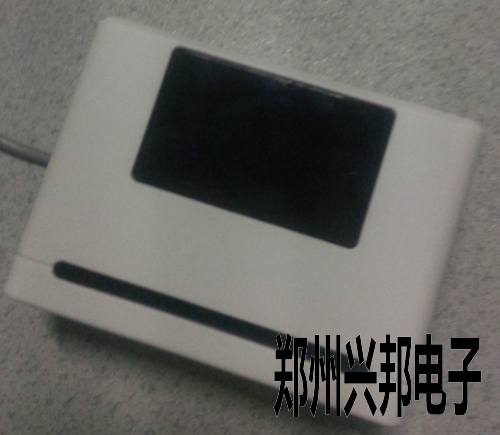

  GPRS水控

红 色：12V 电源    黑 色：GND
绿 色：CAN_L      黄 色：CAN_H
白 色：电磁阀      篮 色：电磁阀
棕 色：流量计电源正
紫 色：流量计电源负
浅 绿：流量计信号线
如果can通讯线接反，在电脑上的软件中将检测不到水控机。
注：流量计的电源线切勿和水控的电源线连在一块，还有流量计的信号线也切勿和水控的电源线连在一块，以免造成短路。如果连线将导致设备不能用，后果自负。
