一控多水控机的接线说明
文章出处：http://www.singbon.com 作者：兴邦研发部
[文章内容简介]：
一控多水控机的接线说明
内容：
如果客户配用的电动阀：电动阀的电源正接12V电源正，电动阀负极接12V电源负
|

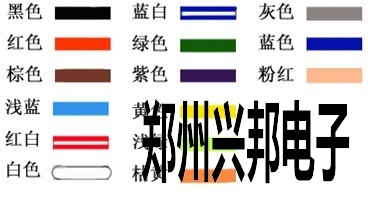

线色 |
连接物 |
线色 |
连接物 |
|
黑色 |
12V/2A电源负极 |
粉红 |
4号水龙头电磁阀 |
|
红色 |
12V/2A电源正极 |
浅蓝 |
4号水龙头流量计信号线 |
|
棕色 |
1号水龙头电磁阀 |
红白 |
四个流量计电源正 |
|
蓝白 |
1号水龙头流量计信号线 |
白色 |
四个流量计电源负 |
|
绿色 |
2号水龙头电磁阀 |
黄色 |
四个电磁阀公共端 |
|
紫色 |
2号水龙头流量计信号线 |
|
|
|
灰色 |
3号水龙头电磁阀 |
浅绿 |
通信线 |
|
蓝色 |
3号水龙头流量计信号线 |
桔黄 |
通信线 |
