红外沟槽厕所节水器接线方法

文章出处:http://www.singbon.com 作者:兴邦客服 人气: 发表时间:2012年12月06日

[文章内容简介]:红外沟槽厕所节水器接线方法

红外沟槽厕所节水器接线方法?

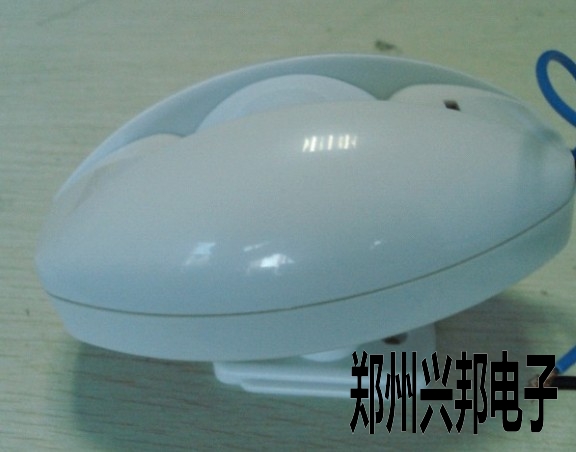

新探测仪接线方法:



电磁阀客户接线方式:
红   色:12V 电源正极
黑   色:12V 电源负极 探测器电源负极(黑绿)
白   色:电磁阀
篮(棕)色:电磁阀
黄   色:探测器电源正极(红线)
绿   色:探测器信号线(绿色)

老探测仪接线方法:

电磁阀客户接线方式:

   色:12V 电源正极

   色:12V 电源负极 探测器电源负极(黑线)

   色:电磁阀

()色:电磁阀

   色:探测器电源正极(红线)

绿   色:探测器信号线(蓝线)




本文关键词:厕所节水器
