IC卡门禁考勤一体机

产品关键词：IC卡门禁考勤一体机

产品简介： SINGBON系列非接触IC卡门禁考勤一体机一套由DC12电源、控制器、485通讯器、IC发卡读卡器、IC门禁读头、12V锁、开门按钮、闭门器、卡、软件几部分组成。本系统可实现单门双向或单门单向两种控制方式，它采用高性能的中央处理器、大容量Flash存储器、大屏幕液晶显示器，具有使用方便、可靠性高、数据存储量大的优点。

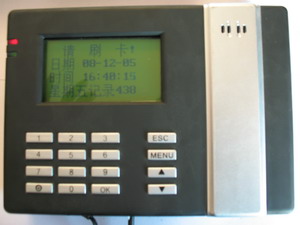

IC卡门禁考勤一体机

一、 产品配置
SINGBON系列非接触IC卡门禁考勤一体机一套由DC12电源、控制器、485通讯器、IC发卡读卡器、IC门禁读头、12V锁、开门按钮、闭门器、卡、软件几部分组成。本系统可实现单门双向或单门单向两种控制方式，它采用高性能的中央处理器、大容量Flash存储器、大屏幕液晶显示器，具有使用方便、可靠性高、数据存储量大的优点。

二、 技术参数
1. 电源：DC12V；功率 <5W；
2. 工作环境：温度：0℃～70℃ ；湿度：10%～90%；
3. 读卡类型：IC系列为MIFARE ONE卡；
4. 读卡频率：IC系列为13.56MHZ;
5. 读写距离：≥40mm；
6. 读写时间：≤100ms；
7. 存储容量：30000张用户卡和用户密码，30000条刷卡记录。
8. 数据保存：FLASH保存数据，掉电不丢失。
9. 通讯方式：485通讯；通讯距离：1200米左右，还可以增加中继器延长通讯距离；
10. 体积：126mm×172mm×45mm。


三、 产品功能特点
1. 液晶中文显示屏，显示直观明了。
2. 存储容量大，方便用户存储各种数据。
3. 内置后备电池，考勤模式时断电仍可继续使用5-6个小时。
4. 开门方式灵活，具备三种开门方式：卡开门、卡+密码开门、密码开门。
5. 在PC机上可远程监控门的状态，并具备强制远程开门的功能。
6. 具备时间段开门功能，7个分组，12个时间段，
7. 采用非接触式IC卡，与磁卡、接触式IC卡相比，具有免接触、使用方便、更高的保密性和可靠性等优点。可以与售饭、节水等设备实现一卡通无缝连接。实现一卡多用。


四、 安装
1．紧左边的DC接头接12V电源，
2．水晶头座连通讯线接头，接485通讯器
3．黑色、红色线接电锁的电源线
4．蓝色、白色线接电锁信号线
5．绿色、黄色线接开关按钮
6．客户安装时建议将门禁考勤一体机壳体底部（壳体高的一半）安装在墙内，以免线头外露机器被损坏。


五、 使用说明
1. 键盘功能


[ 0-9 ]  数字键，
[ ⊙ ]  按此键可进入密码开门状态
[ OK ]  功能确认键
[ ESC]  功能取消键
[MENU]  菜单键
[ ▲ ]  光标前移键
[   ]  光标后移键
2. 开机显示



3. 密码开门：
在待机界面按⊙键，出现“请输入开门密码”界面，输入四位开机密码，按OK键认，输入正确后会打开电锁。
若在密码界面没有操作，10秒后会自动退出，
4. MENU菜单
在待机界面按MENU键进入可进入菜单设置如下几项，按MENU后会提示录入密码，此处的密码取自软件中设备参数管理——>门禁考勤一体机——>操作密码的值.
 设置开门密码：
进入MENU功能菜单后第一项为设置开门密码设置，按1进入开门密码设置界面，开门密码为四位数字，录入完毕后，按OK键保存。
 记录查询：
进入MENU功能菜单后第二项为记录查询功能，按2可进行记录查询，按▲  箭头翻页。 可查询最新的三万条记录，
 设置地址号：
进入MEUN功能菜单后第三项为设置地址号（即机器本身机器号）功能，按3进入设置地址号界面，录入三位机号，按OK键保存。机号值在1-255之间。
 修改时间：
进入MENU功能菜单后第四项为修改时间，按4可修改机器本身的时间。上下箭头在此的作用是光标移动键，设置完毕后按OK键保存。
 修改波特率：
进入MENU功能菜单后第五、六、七项为波特率设置功能，在功能菜单界面按 箭头即可看到五、六、七项各代表的波特率值，设置完毕后，机器会自动重启。在通讯时，机器中所设置的波特率要与软件配置工具中的波特率一致才能通讯。
