巡更系统安装工艺标准

本文关键词：巡更巡更系统

本文内容简介：

关键词：电子巡更 巡更系统 巡更系统安装工艺标准

1 适用范围

本标准适用于新建、扩建及改建的公用和民用建筑物内的巡更系统安装工程。

2 施工准备

2.1 材料

2.1.1 机房设备：主要包括系统主机、充电器、计算机（内置管理软件）、打印机、不间断电源等。
2.1.2 传输部分（在线式系统）：包括分线箱、电线电缆等。
2.1.3 终端设备：主要包括巡更点、巡更棒、数据采集器等设备。
2.1.4 上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。并经国家3C 认证，具有3C 认证标识。如果是进口产品，则需提供进口商品商检证明。设备安装前应根据使用说明书进行全部检查方可安装。
2.1.5 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管。
2.1.6 其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

2.2 机具设备

2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。
2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.2.3 250V 兆欧表、500V 兆欧表。

2.3 作业条件

2.3.1 机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。
2.3.2 机房内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。

3 操作工艺

3.1 工艺流程

3.2 操作方法

3.2.1 管路预埋

3.2.1.1 参见相关管路预埋XXX 标准内容。

3.2.2 分线箱安装

3.2.2.1 箱体板与框架应与建筑物表面配合严密。安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。严禁采用电焊或气焊将箱体与预埋管口焊在一起。
3.2.2.2 安装明装壁挂式分线箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准，无设计要求时，安装高度宜底边距地面1.4 米。

3.2.3 线缆敷设

3.2.3.1 布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
3.2.3.2 管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。
3.2.3.3 线管出线终端口与设备接线端子之间，必须采用金属软管连接，软管长度不得超过1米，并不得将线缆直接裸露。
3.2.3.4 所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。

3.2.4 终端设备安装

3.2.4.1 安装前应按图纸核对巡更点的位置及数量，并读取巡更点的ID 码。
3.2.4.2 巡更点的安装高度应符合设计或产品说明书的要求，如无特殊说明一般安装高度为1.4m。对于离线式系统，巡更点应安装于巡更棒便于读取的位置。
3.2.4.3 对于离线式巡更点，安放时可以用钢钉、固定胶、或直接埋于水泥墙内（感应型巡更点），埋入深度应小于5cm，巡更点的安装应与安装位置的表面平行。感应型巡更点的读取距离一般在10-25cm 之间，只要巡更棒能接近即可。
3.2.4.4 安装巡更点的同时，应记录每个巡更点所对应的安装地点，所有的安装点应与系统管理主机的巡更点设置相对应。

3.2.5 机房设备安装

3.2.5.1 设备在安装前应进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全。

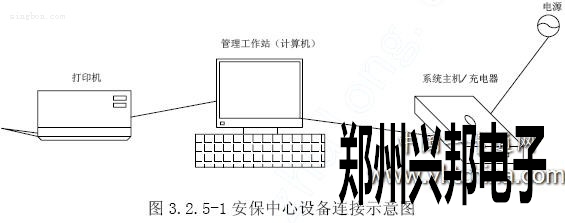

3.2.5.2 按照图纸连接巡更系统主机、计算机、UPS、打印机、充电座等设备，如图3.2.5-1安保中心设备连接示意图所示。

3.2.5.3 设备安装应牢固、紧密，紧固件应做防锈处理。
3.2.5.4 安装的设备应按图纸或产品说明书要求接地，其接地电阻应符合设计要求。
3.2.5.5 安装系统软件的计算机硬件配置不应低于软件对计算机硬件的要求。
3.2.5.6 安装系统软件的计算机操作系统应符合系统软件的要求。
3.2.5.7 按照软件安装说明书和帮助安装软件。

3.2.6 系统调试

3.2.6.1 运行巡更系统管理软件，进行初始化设置。
3.2.6.2 按照图纸对巡更点进行读取操作，确认巡更棒读取数据正常有效。
3.2.6.3 在巡更系统主机上测试对巡更棒读取的数据进行读入、数据查询、修改、打印、删除等操作，对系统软件进行调试。

4 成品保护

4.1 设备进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免损坏设备。

4.2 系统设备安装完毕后应妥善保管钥匙，以防设备丢失、损坏。

4.3 对系统的巡更点应采取必要的保护措施，防止其损坏。

5 应注意的质量问题

5.1 质量问题：接线错误。

防治措施：计算机、系统主机、巡更点的接线应严格按照图纸进行。

5.2 质量问题：通讯不正常。

防治措施：严格检查系统接地阻值是否符合要求，接线是否压接牢固，消除或屏蔽设备及连线附近的干扰源。
